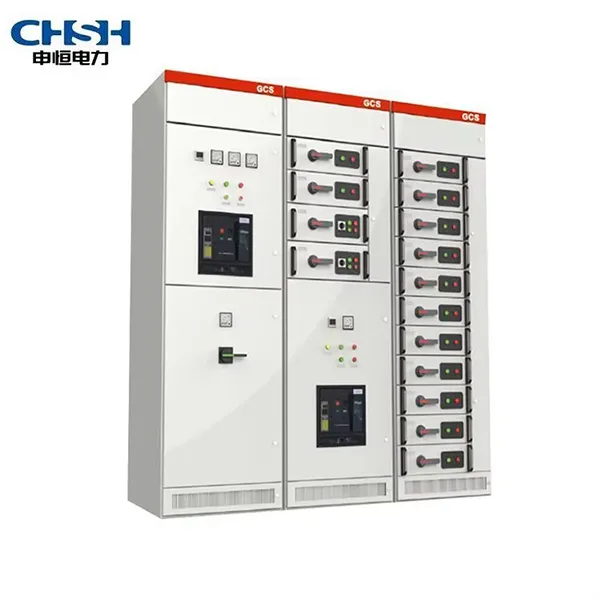

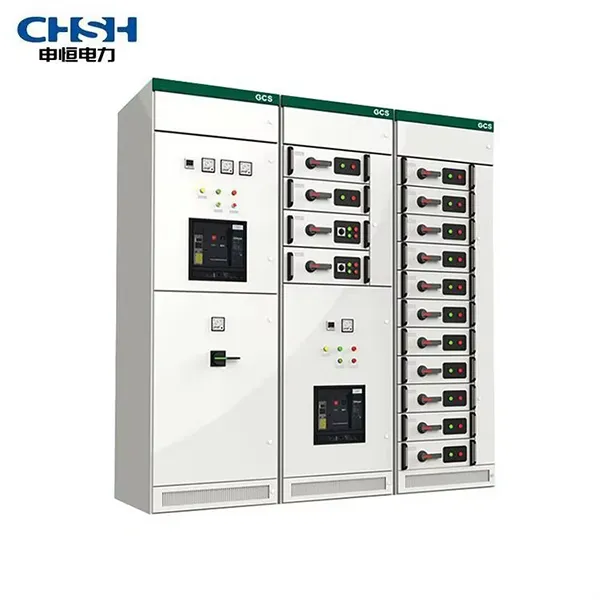

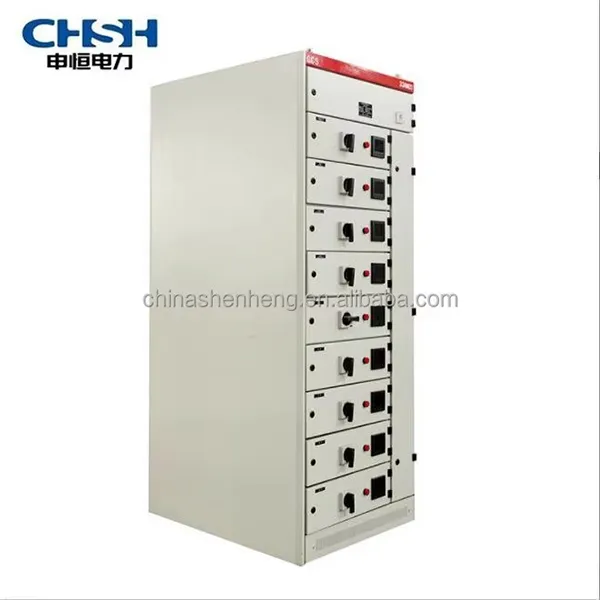

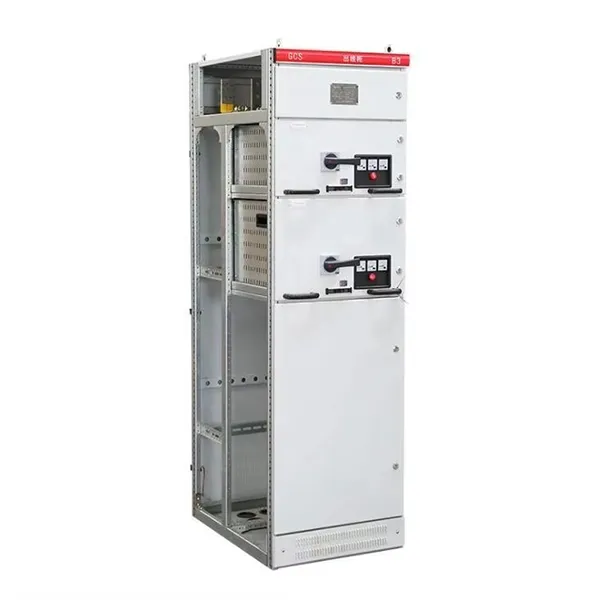

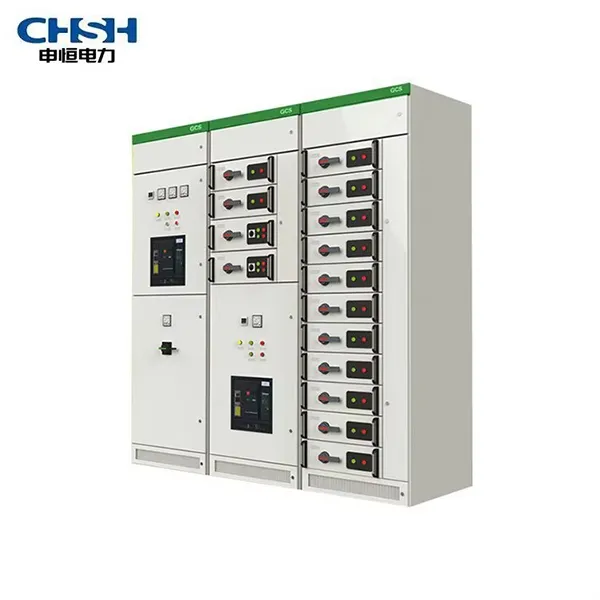

Шкаф распределительной сети низкого напряжения GCS с выносимыми модулями
GCS применяется к распределительным системам электростанций, нефти, химии, металлургии, текстильной промышленности, высоких зданий и т.д. В местах с высокой степенью автоматизации, таких как большая электростанция, каменная система, требуется доступ к компьютерным интерфейсам с частотой 50(60)Гц для трехфазного переменного тока с номинальным напряением 380В(400В)Низковольтные распределительные устройства, используемые в письме.
Описание
маркер
Общее описание
GCS применяется к распределительным системам электростанций, нефти, химии, металлургии, текстильной промышленности, высоких зданий и т.д. В местах с высокой степенью автоматизации, таких как большая электростанция, каменная система, требуется доступ к компьютерным интерфейсам с частотой 50(60)Гц для трехфазного переменного тока с номинальным напряением 380В(400В)Низковольтные распределительные устройства, используемые в письме.
Основная конструкция
1.Основная конструкция типа 8MF выполнена на базе стального профиля. С двух его боковых сторон соответственно установлены модули на 20 мм и 100 мм, а также выполнено монтажное отверстие диаметром FΧ 174 мм с допуском +9,2 мм. Угол внутренней установки регулируется легко и удобно.
2.Двухступенчатая сборная форма главного карниза была разработана для двух типов, сварных структур с полной комплексной конструкцией и частью (боковая рамка и балка) для выбора пользователя;
3.Каждая отдельная камера устройства изолирована друг от друга, разделив её на функциональную камеру, материнскую и кабельную. Функции камер относительно независимы;
4. Основная линия, расположенная в задней плоскости шкафов, с тем чтобы повысить устойчивость материнской линии к электродинамике, является базовой мерой, направленной на то, чтобы основная цепь устройства могла иметь высокую мощность короткого замыкания;
Пятиканальная камера была спроектирована так, чтобы удобно было входить и выходить из нее.Размер универсального шкафчика.
Функциональный блок
1.этажный модуль шкалы составляет 160мм. Разделены на одну, одну, три, две, три, пять комплектов. Номинальный ток в цепи ячеек 400А и ниже;
2.Ящик меняется только по высоте, его ширина и глубина неизменны. Ящики с одинаковыми функциональными блоками имеют хорошую взаимозаменяемость;
3.Каждый ящик может вместить до 11 ящиков или 22 1/2 ящика. Многофункциональная задняя пластина в одном из ячеек и более;
4.Плагины для входа и выхода из ящика в зависимости от размера тока, использующего одну и ту же структурную спецификацию с различными числами частей;
5.Трансдукция 5.1/2 ящика и кабельной комнаты с перекладированием в виде спинной панели ZJ-2;
6.Ячейка ячеек, соединяющая кабельное помещение с кабельной камерой, использует Один и тот же размер стержня или трубчатой структуры ZJ-1;
7.ячейка ящика оборудована механической блокировкой.
Главный электротехнический элемент
Принцип отбора основных электроприборов основывается на внедрении технологий, которые могут быть произведены в нескольких сериях внутри страны и удовлетворять требования высокой производительности устройства;
1.Основной разъединитель питания и модуля питания. Также можно выбрать серию F, выпускаемую другими производителями, производимыми более продвинутыми Schneider. Разъединитель типа Аобладает характеристиками, хорошо работающими, компактными структурами, легче весящими и мощными сериями. Относительно низкая цена, обеспечение удобного использования и различные показатели производительности могут удовлетворить требования этого устройства;
2.Все эти переключатели работают хорошо, структурно компактные, короткие дуги или нет, характеристики высоких технических экономических показателей, которые отвечают требованиям этого устройства;
3.Разъединитель и разъединитель с расплавленным переключателем выберите линию Q. Серия обладает высокой надежностью, способностью к сегментации и может быть доступна для механического сбыта;
4.Предохранитель выбирает серию NT;
5.Дневная серия для контакторов обмена, LC1-D.
Основные параметры
| Номинальное напряжение основной цепи | АК 380(400),(660) | |
| Номинальное напряжение цепей управления и сигнализации | AK220.380(400)
DC110/220 |
|
| Номинальная частота | 50(60) | |
| Номинальное изолирующее напряжение | 600(1000) | |
| Номинальный ток | Горизонтальная шина | ≤4000 |
| Вертикальная шина (МКП) | 1000 | |
| Номинальный ток кратковременной выдержки шин | 50.80 | |
| Номинальный пиковый ток выдержки шин | 105.176 | |
| Напряжение | Основная цепь | 2500 |
| Вспомогательная цепь | 1760 | |
| Шины | Трофазная четырех проводная система | A.B.C.PE |
| Трофазная пяти проводная система | A.B.C.PE.N | |
| Класс защиты | IP30.IP40 |
