Трансформатор сухой типа SC(B)10 на напряжение 6-10 кВ с литьём из эпоксидной смолы.
Данное изделие может использоваться в различных местах. Особенно оно подходит для объектов с повышенными требованиями пожарной безопасности, таких как шахты, нефтяные поля, метрополитен, электростанции, школы, больницы, коммерческие центры, многоэтажные здания и прочие внутренние системы.
Описание
маркер
Общее описание

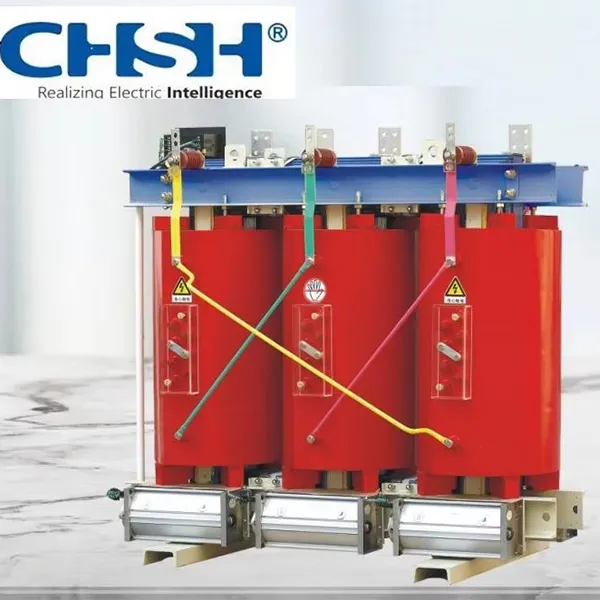

Трансформатор сухой типа SC(B)10 на напряжение 6-10 кВ с литьём из эпоксидной смолы.
«Шэньхэн Электрик» (Китай): Ориентация на человека. Движущая сила — научно-технические инновации.
Данное изделие может использоваться в различных местах. Особенно оно подходит для объектов с повышенными требованиями пожарной безопасности, таких как шахты, нефтяные поля, метрополитен, электростанции, школы, больницы, коммерческие центры, многоэтажные здания и прочие внутренние системы.
Рабочие условия
Высота установки: не более 1000 метров над уровнем моря.
Форма напряжения питания: синусоидальная.
Симметрия напряжений многофазного источника питания: напряжения, подводимые к многофазному трансформатору, должны быть практически симметричными.
Технические параметры
| Модель |
SCB |
| Метод охлаждения | Сухой трансформатор
|
| Сертификация | ISO9001, CCC, CE |
| Частотные характеристики. | Сетная частота |
| Бренд | Шэньхэн |
| Номинальная мощность | от 30 до 2500 кВА |
| OEM | Да |
| Габаритные размеры (ВШГ) | 950*650*880 |
| Происхождение | Китай |
| Производственная мощность | 80 штук в неделю. |
| Конструкция сердечника | Стержневой |
| Тип обмотки | Двухобмоточный |
| Использование | Мощный трансформатор |
| Форма магнитопровода | тороидальный |
| Сетная частота | 50 Гц |
| Материал проводника | медь |
| Транспортная упаковка | Экспортная стандартная деревянная коробка |
| Торговая марка | CHSH |
| Код ТН ВЭД | 8504210000 |

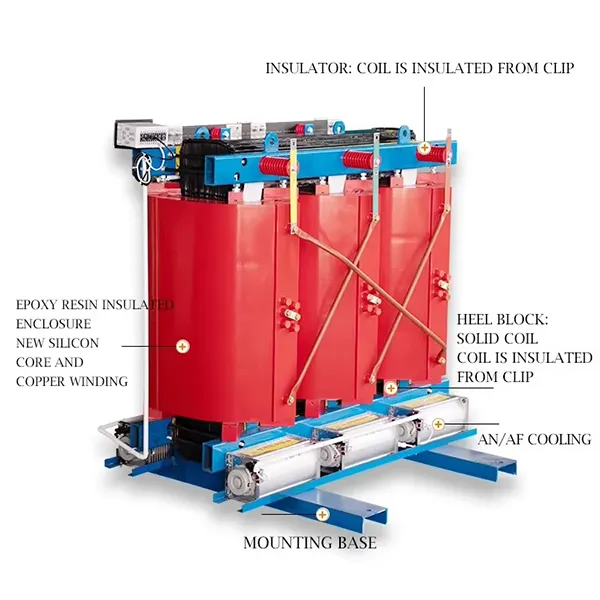

Конструкторские особнности
1.Магнитопровод (Сердечник)
Магнитопровод изготовлен из высококачественной холоднокатаной текстурированной электротехнической стали. Сборка выполняется встык под углом 45°. Конструкция магнитопровода усилена распорками и накладками. Стержни сердечника стянуты изолированными бандажами. Поверхность магнитопровода покрыта специальным изоляционным лаком для защиты от влаги и коррозии, что эффективно снижает потери холостого хода, ток холостого хода и шум.
Безопасен, огнестоек, экологически чист. Может быть установлен непосредственно в центре нагрузки.
Не требует технического обслуживания, прост в монтаже, имеет низкие совокупные эксплуатационные расходы.
Обладает высокой влагостойкостью. Способен работать в условиях 100% влажности и вводиться в эксплуатацию без предварительной просушки после остановки.
Обладает низкими потерями, малым током холостого хода, низким уровнем шума и высокой эффективностью теплоотвода. Оборудован совершенной системой контроля и температурной защиты, что обеспечивает надёжную защиту для безопасной работы трансформатора.
Высокая надёжность. На основе анализа работы уже введённых в эксплуатацию изделий подтверждено, что показатели надёжности продукции достигли международного передового уровня.
2.Фольговая обмотка
Низковольтная обмотка выполнена из цельного медного листа с межвитковой изоляцией класса F и намотана на специальном станке для фольговых обмоток. Данная конструкция эффективно решает проблемы, характерные для низковольтных обмоток с большими токами: высокие электродинамические напряжения при коротком замыкании, неравномерность распределения витков, низкая эффективность теплоотвода, наличие винтового угла намотки, а также нестабильность качества ручной пайки выводов. Одновременно концы обмоток пропитаны компаундом, отверждены и отформованы для защиты от влаги и загрязнения.
3.Устройство контроля температуры
Трансформатор оборудован системой сигнальных термометров серии BWDK. Датчики температуры установлены в верхней части низковольтных обмоток и обеспечивают автоматический мониторинг и циклическое отображение температуры каждой из трёх фаз. Система также выполняет функции сигнализации перегрева и аварийного отключения питания.
